Cât de multe știți despre aceste forme cu structură de oțel?

Pe măsură ce am acoperit cele patru sisteme de bază principale înstructura de otelultima dată în industrie, EHSS vă va continua să explorați structurile din oțel în această problemă. În clădirile moderne, cu o complexitate structurală tot mai mare și cerințe portante, au fost aplicate pe scară largă forme structurale, cum ar fi învelișurile de zăbrele, cablurile de suspensie, structurile de șiruri de grinzi și tuburile de oțel umplute cu beton. Tipurile de structuri din oțel introduse în acest număr sunt toate utilizate în mod obișnuit în inginerie cu sisteme tehnice mature și standarde de sprijin corespunzătoare, dominând domeniile lor segmentate respective.

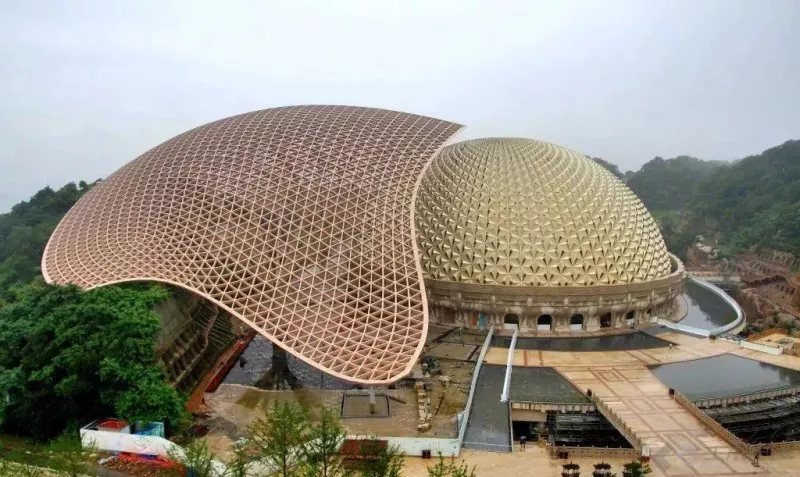

Structura de coajă cu zăbrele, după cum sugerează și numele, este o structură de grilă curbată care seamănă cu o coajă de ou. Caracteristica sa de bază constă în capacitatea de a forma forme curbe cu deschidere mare, cum ar fi cupole și arcade. Având un aspect elegant și un purtător de forță eficient, este aplicat pe scară largă în gimnazii mari, centre expoziționale, planetarii și sere botanice.

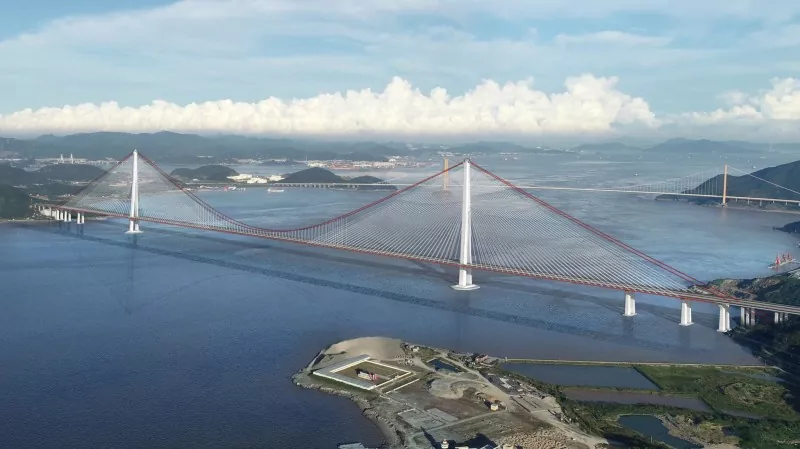

Structurile de suspensie preiau cabluri de oțel de înaltă rezistență ca componente de bază și realizează deschideri mari prin utilizarea proprietății de tracțiune a cablurilor. Acestea au o capacitate de întindere foarte mare, greutate proprie ușoară și un consum redus de oțel și sunt adoptate în principal pentru poduri suspendate, stadioane mari, terminale de aeroport și alte proiecte.

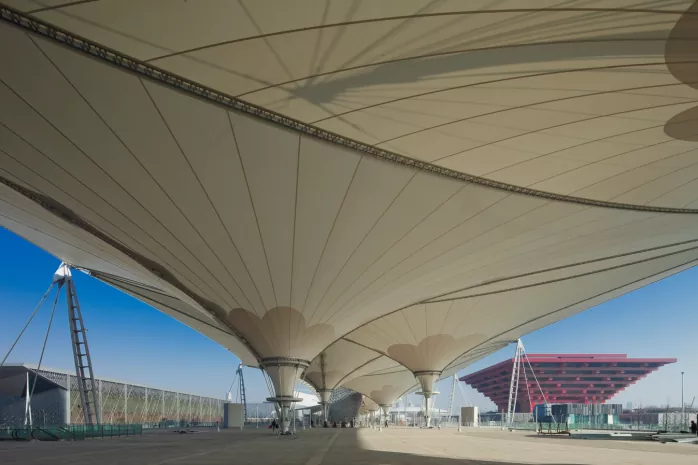

Structura cablu-membrană este cel mai popular și utilizat pe scară largă dintre toate structurile cu membrană, compusă din materiale membranare împreună cu componente din oțel sau cadre din oțel. Țesăturile membranei sunt de obicei acoperite cu PTFE sau PVC. Dispunând de greutate redusă, rezistență ridicată și flexibilitate mare pentru a forma suprafețe complexe curbe cu formă liberă, este utilizat în mod obișnuit pentru copertine, instalații peisagistice, stații de taxare și locuri gonflabile.

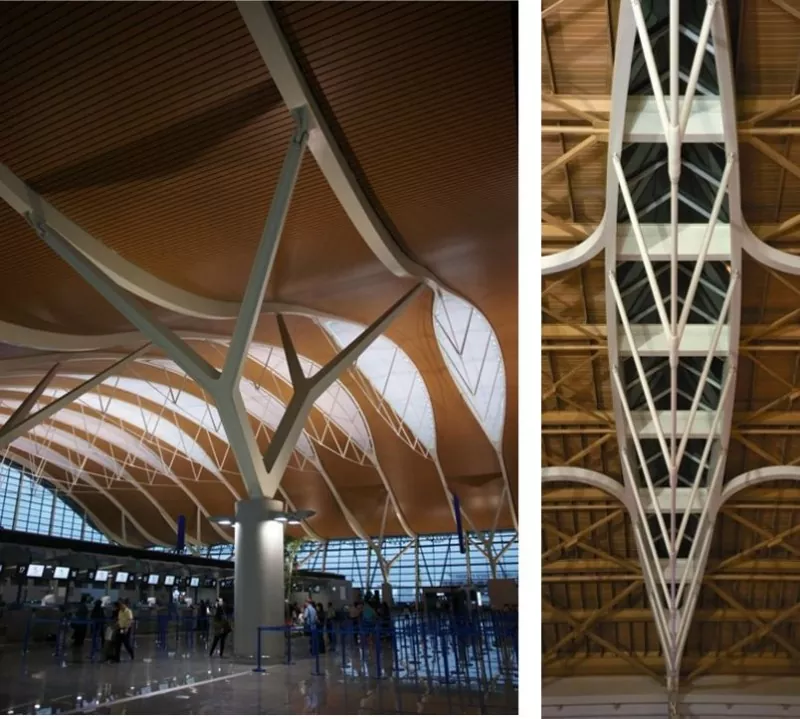

Structura susținută de șiruri este compusă din coarde superioare rigide și cabluri inferioare flexibile de oțel conectate prin bare, unde coardele superioare rigide sunt în mare parte grinzi sau ferme de oțel, deci poate fi interpretată și ca o structură formată prin conectarea grinzilor sau ferme din oțel cu cabluri de oțel prin bare. Structura șirului de grinzi este cea mai comună și tipică formă a acestui sistem structural, cu grinzi de oțel pline ca componente superioare. Dispunând de auto-echilibru și capacitate excelentă de întindere, structurile susținute de șiruri sunt aplicate în principal pe acoperișurile cu deschidere lungă și pe terminalele aeroportuare.

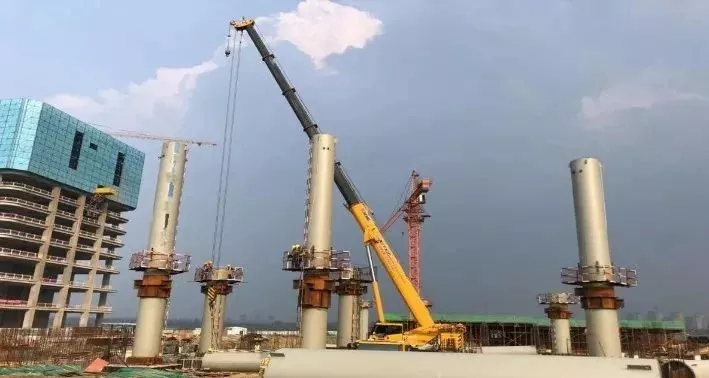

Structura tubului de oțel umplut cu beton se referă la o structură cu beton umplut în interiorul tuburilor de oțel pentru a îmbunătăți considerabil capacitatea portantă și ductilitatea. Are o capacitate portantă mare și o ductilitate favorabilă și este utilizat în principal ca elemente de compresie în coloane de clădiri super înalte, poduri cu arc și structuri cu deschidere lungă.

Cadrele de portal, cadrele din oțel, ferme din oțel și structurile de grilă menționate în numărul precedent se laudă cu cel mai mare volum de piață și cu cele mai universale scenarii de aplicare, servind drept alegeri de top pentru fabricile mici și mijlocii, clădirile înalte și acoperișurile convenționale cu deschidere mare. În schimb, învelișurile cu zăbrele, structurile de suspensie, structurile cablu-membrană, structurile șiruri de grinzi și structurile din tuburi de oțel umplute cu beton acoperite în acest număr sunt subsisteme specializate adaptate pentru scenarii care implică trave speciale, clădiri super înalte, incinte ușoare și condiții de stres compozit și reprezintă, de asemenea, sistemele de structură din oțel curente și populare în prezent.

Toatesisteme structurale din otelacoperite în cele două tranșe au avantaje distincte și se completează reciproc, formând împreună un spectru tehnic complet pentru ingineria actuală a structurilor din oțel. Mai exact, structura cadrului din oțel pune bazele structurii cadrului din oțel contravântuit; învelișurile și grilele spațiale se încadrează ambele în categoria structurilor de grile spațiale ca forme paralele; structurile de suspensie, cablu-membrană și susținute de șiruri pot fi combinate cu ferme și grile pentru a forma sisteme cu deschidere lungă; Structurile din oțel formate la rece cu pereți subțiri sunt aplicate în principal în sistemele de construcție din oțel ușor; și structurile din tuburi de oțel umplute cu beton aparțin sistemelor portante compozite oțel-beton.

Atunci când se selectează tipuri de structuri pentru proiecte practice, se va efectua o evaluare cuprinzătoare pe baza funcțiilor clădirii, a condițiilor de deschidere, a indicatorilor economici și a cerințelor privind programul de construcție pentru a determina soluția optimă. Rămâi la curent cuEHSScanale oficiale pentru actualizări tehnice mai profesionale ale structurii din oțel. Cu 21 de ani de dedicare pentru fabricarea și instalarea structurilor de oțel, oferim suport tehnic complet pentru proiectele dumneavoastră, cu capacități profesionale solide.
