Depozit cu cadru de oțel Supermarket

Clădirea supermarketului cu cadru de oțel este o formă de construcție special concepută de fabrica noastră de structuri din oțel din China pentru supermarketurile în stil depozit. Combină caracteristicile inginerești ale „structurii cadru de oțel” și cerințele funcționale ale „supermarketurilor în stil depozit”. Tehnologia noastră de construcție a cadrelor din oțel a oferit soluții pentru mulți clienți din diferite țări și regiuni. Suntem un furnizor și producător de structuri din oțel cu peste 20 de ani de experiență.

Structura de bază

Cadru de oțel

● Materiale principale: principalele componente portante, cum ar fi stâlpii, grinzile și fermele de acoperiș, toate folosesc oțel laminat la cald în formă de H, țevi pătrate de oțel etc.

● Metoda de conectare: Componentele sunt asamblate la fața locului prin șuruburi de înaltă rezistență, sudură etc.

● Structura incintei: Pereții exteriori și acoperișurile folosesc de obicei panouri sandwich sau table profilate de oțel în locul pereților tradiționali de cărămidă sau pereți de beton.

Funcția de bază

Supermarket în stil depozit

● Înălțime liberă mare: primul etaj al unui supermarket în stil depozit cu structură de oțel are de obicei o înălțime de 8-12 metri sau chiar mai mare. Folosind rafturi la nivel înalt pentru depozitarea verticală, maximizând capacitatea de stoc. Stivuitoarele se pot deplasa liber între rafturi pentru a efectua operațiuni de reaprovizionare. Oferă clienților o experiență de cumpărături deschisă și nestresantă.

● Circulație integrată: Interiorul clădirii este de obicei împărțit în zona din față și zona din spate, fără compartimentări dure între ele. Rafturile înalte în sine sunt atât unități de afișare, cât și unități de depozitare. Clienții pot observa procesul de reaprovizionare, sporind sentimentul de „cantitate mare, preț bun” al depozitului.

● Funcții complementare: trebuie proiectate platforme speciale de încărcare și o parcare mare în aer liber.

Sistem structural

Supermarketurile de depozit cu cadru de oțel adoptă în principal următoarele două sisteme structurale sau o combinație a acestora:

Carcasa produsului

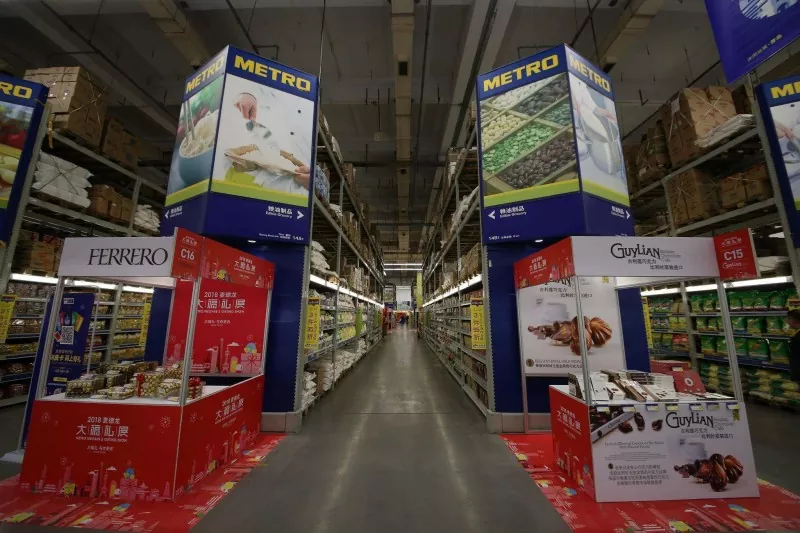

Metro (METRO) - Pionierul supermarketurilor germane cu cadru din oțel

● Sistem structural: Structură ușoară din oțel cu cadru portal, cu o deschidere de obicei cuprinsă între 24 și 30 de metri și distanță între coloane de 6 până la 12 metri.

● Spațiu interior: Înălțimea netă de 8 până la 10 metri, rafturile la nivel înalt ajung direct până la aproximativ 7 metri, iar stivuitoarele pot funcționa liber printre rafturi.

● Identificarea aspectului: Fațada exterioară este compusă în mare parte din panouri sandwich metalice de culoare albastru și alb, cu logo-ul „METRO” proeminent pe peretele înclinat și este prevăzută o platformă de încărcare (aceeași înălțime ca și patul camionului).

● Podeaua: Podeaua din beton rezistent, cu o grosime de aproximativ 250mm, iar suprafata este intarita, capabila sa suporte direct stivuitoare si paleti complet incarcati.

Procesul complet de fabricație al produsului

Procesul de fabricație al unui supermarket de depozit cu cadru de oțel finalizat include, în general, următorii pași:

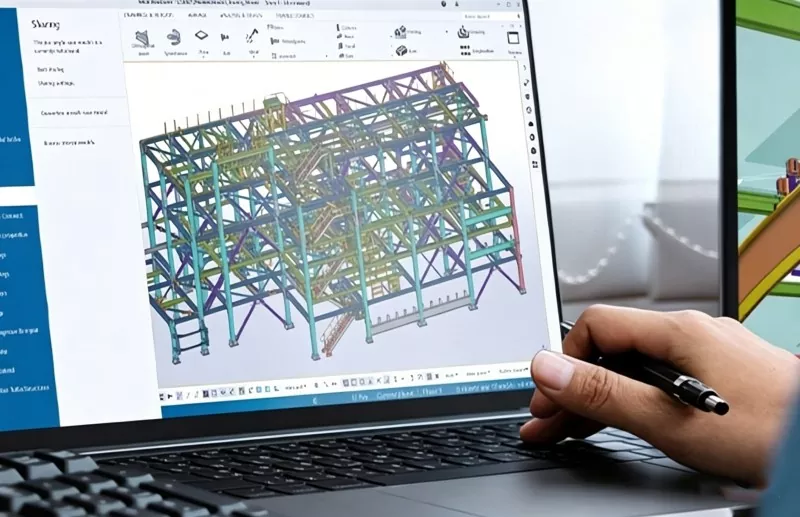

1. Aprofundarea designului

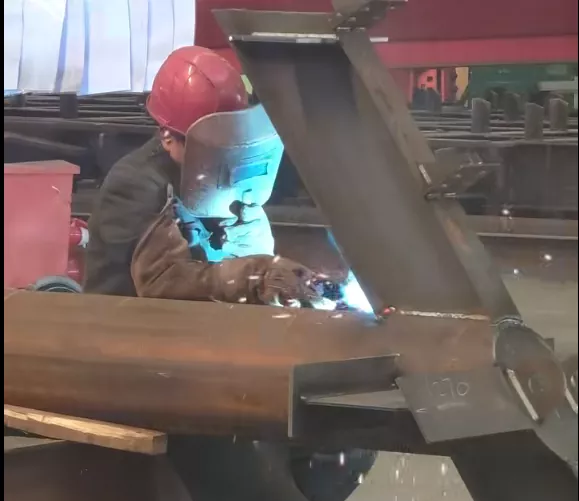

2. Tăiere și prelucrare

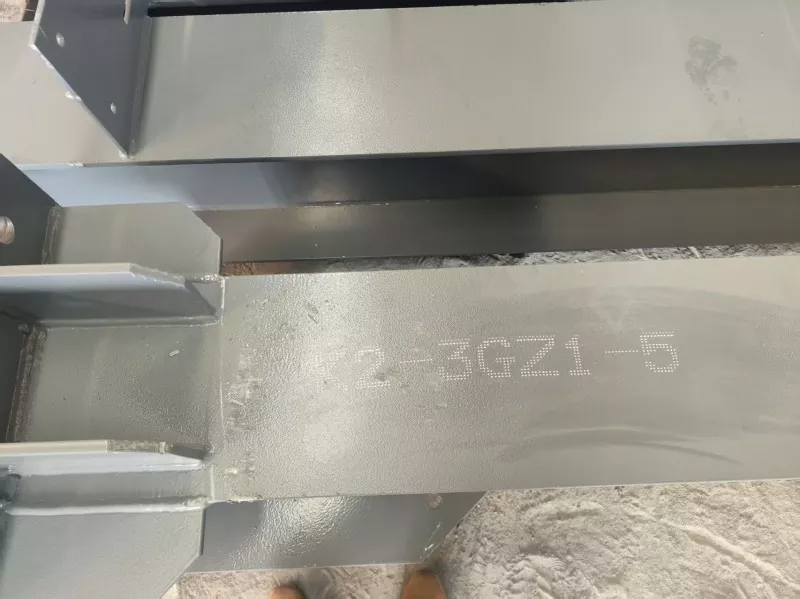

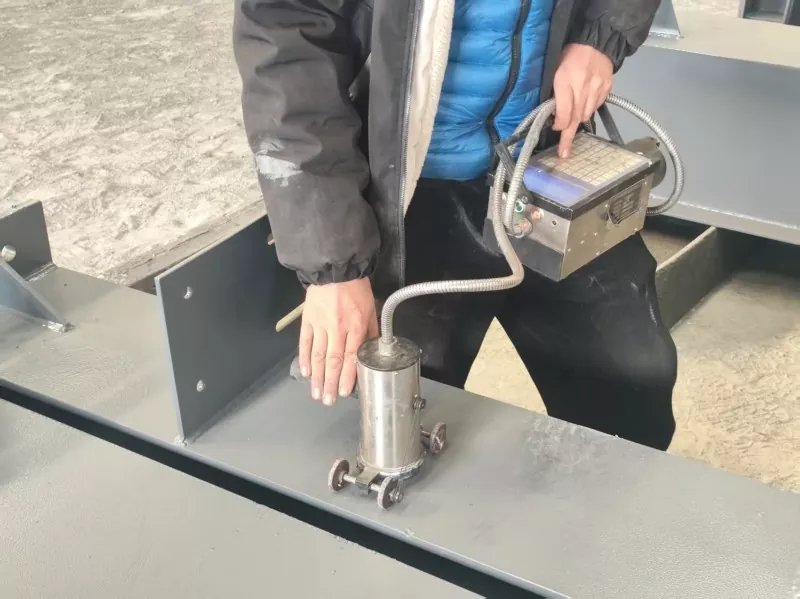

3. Imprimarea laser a numerelor componentelor

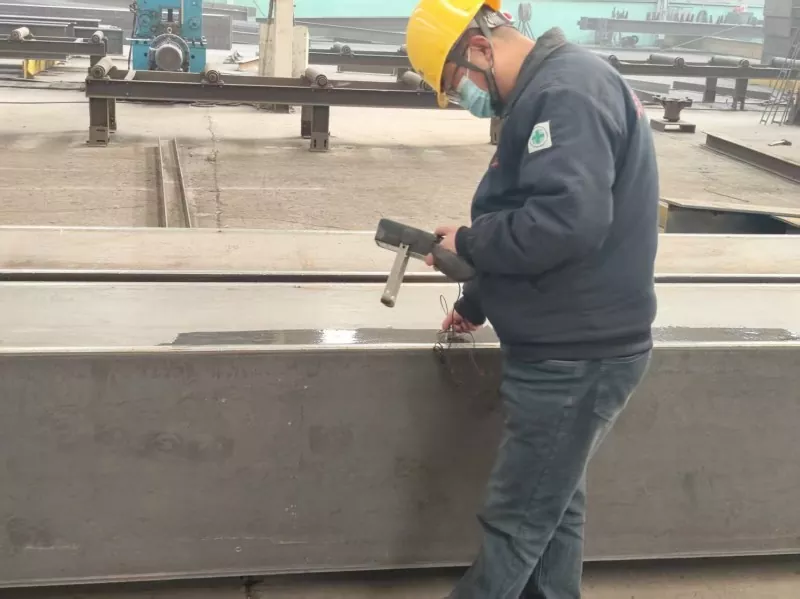

4. Inspecția calității

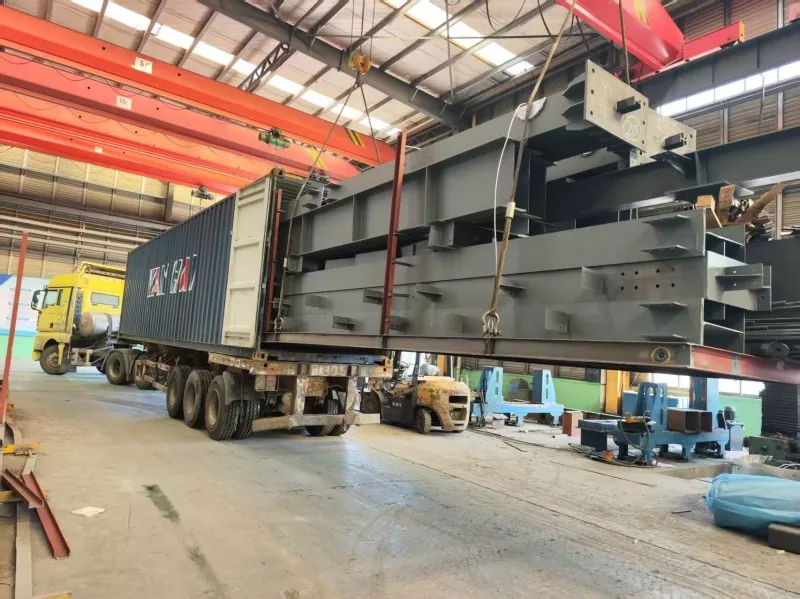

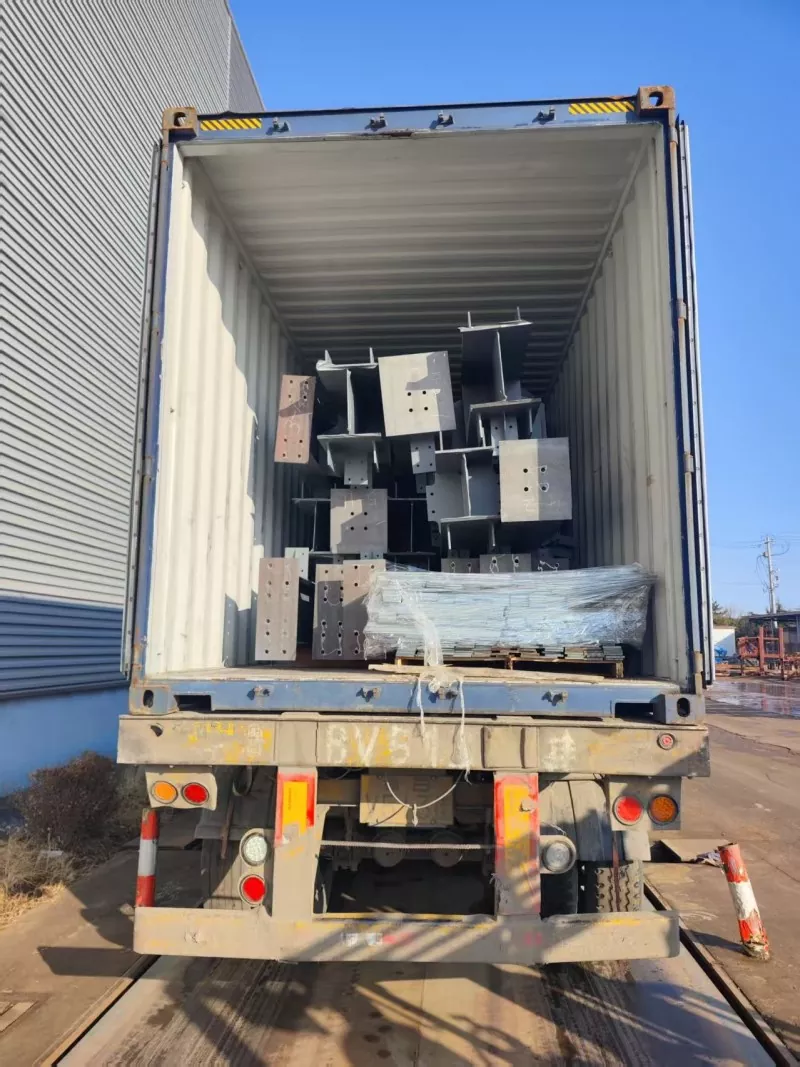

5. Ambalare și transport

Sugestii de proiectare a nodurilor cheie

Coloanele din oțel sunt principalele componente portante ale supermarketurilor cu cadru din oțel. Sugestiile de proiectare pentru coloanele de oțel includ următoarele aspecte:

● Forma secțiunii: De obicei, se folosește oțel în formă de H sudat sau laminat la cald (serie largă de flanșe). Uneori, coloane în formă de cutie sau coloane cu tub rotund sunt utilizate în zonele cu încărcătură mare.

● Distanța coloanelor: distanța coloanelor longitudinală (de-a lungul direcției de lungime a supermarketului) este de obicei de 6 până la 12 metri, care este coordonată cu modulul raftului și lățimea pasajului pentru stivuitor.

● Baza stâlpului: bazele coloanei de legătură în cea mai mare parte rigide (conexiuni cu șuruburi de ancorare încorporate sau expuse), care transferă momentele încovoietoare și forțele axiale; trebuie să reziste la sarcinile vântului și la forțele orizontale de la macarale (dacă există).

● Tratament special: sub 1,5 până la 2,0 metri de fundul coloanei, betonul este adesea aplicat extern sau sunt stabilite unghiuri de protecție anti-coliziune pentru a preveni deteriorarea din cauza impactului cu stivuitorul.
