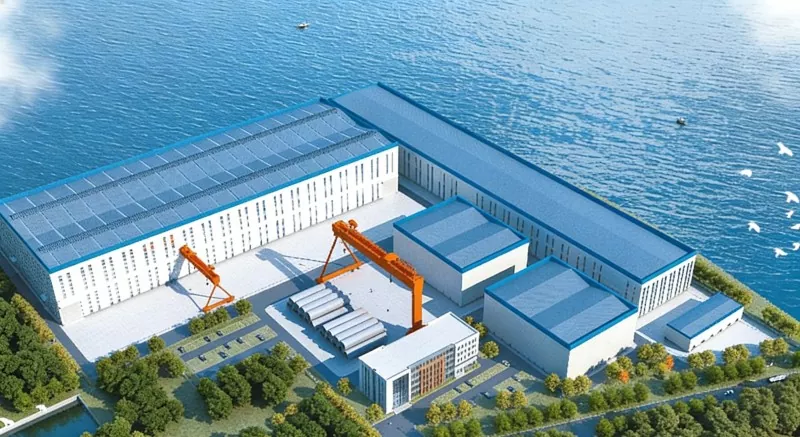

Fabrica de energie eoliană offshore cu structură de oțel

Clădirile fabricilor de energie eoliană offshore cu structură de oțel se referă la fabrici industriale grele concepute special pentru fabricarea echipamentelor de energie eoliană offshore. Structura lor principală este realizată din oțel și sunt de obicei amplasate în porturile de coastă sau docuri pentru a satisface nevoile de producție, asamblare și transport ale componentelor extrem de mari și grele.

Fabrica noastră chineză a furnizat soluții de structuri de oțel pentru mai multe proiecte de energie eoliană offshore și este unul dintre furnizorii de structuri de oțel de înaltă calitate din China.

Forma structurală

● Structură grea din oțel: Aceasta este cea mai comună formă structurală.

● Cadru de portal greu: Potrivit pentru atelierele generale de producție sau asamblare.

● l Structuri din oțel și cadru de plasă: utilizate pentru fabrici cu deschidere extrem de mare sau cu funcții specializate.

Rezistență la coroziune și rezistență la vânt

● Sistem de protecție împotriva coroziunii: Deoarece aceste clădiri industriale sunt construite în apropierea oceanului, mediul înconjurător este relativ umed și există condiții meteorologice mai extreme. Tratamentul de suprafață al oțelului adoptă un sistem greu de acoperire împotriva coroziunii.

● Rezistența la vânt: clădirea în sine trebuie proiectată conform standardelor de încărcare a vântului de 50 sau 100 de ani o dată pe secol în zonele de coastă pentru a asigura siguranța structurală în condiții meteorologice extreme.

Componentele structurale ale produsului

Structura principală

● De obicei, se adoptă coloane de oțel cu zăbrele. Pentru o fabrică de energie eoliană offshore cu structură de oțel cu înălțime mare și tonaj mare de macarale, coloanele de oțel cu zăbrele au o rezistență mai mare la încovoiere și pot suporta greutatea macaralei pe coloană.

Sistem de grinzi de macara

● Grinzile macaralei folosesc de obicei grinzi în I sudate cu bandă solidă de înaltă rezistență, cu rezistența la curgere atingând adesea 355Pa sau 390Pa.

Sistem de suport

● Suporturile inter-coloană pot fi realizate din oțel în formă de H, oțel unghiular și tuburi rotunde, de obicei în formă de X.

● Pe acoperiș vor fi aranjați suporturi orizontale pentru a transfera forța orizontală a acoperișului.

● Sistemul este dispus de obicei în vârful stâlpilor, având ca scop protejarea stabilității forțelor dintre cadrele din oțel.

Structura incintei

● Pane folosesc de obicei oțel în formă de H sudat de înaltă frecvență sau oțel în formă de C.

● Grinzile de perete sunt în cea mai mare parte din oțel în formă de H sau oțel mare în formă de C și sunt conectate prin alunecare pentru a se adapta la deformarea laterală a structurii principale sub sarcina vântului sau efectele temperaturii.

Parametru (specificație)

Carcasa produsului

Proiectul de energie eoliană offshore de mare megawați Lishan, la care a participat în comun EIHE Steel Structure, este cel mai mare proiect de energie eoliană offshore cu o paritate de preț în China și cel mai mare grup de energie eoliană offshore din nordul Chinei. Este situat în zona de sud a mării a orașului Lishan, orașul Weihai, provincia Shandong. Întregul proiect este împărțit în două locații independente, U1 și U2, cu o capacitate totală instalată de 150 megawați (1,5 GW).
