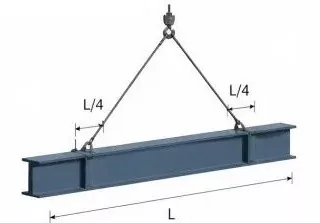

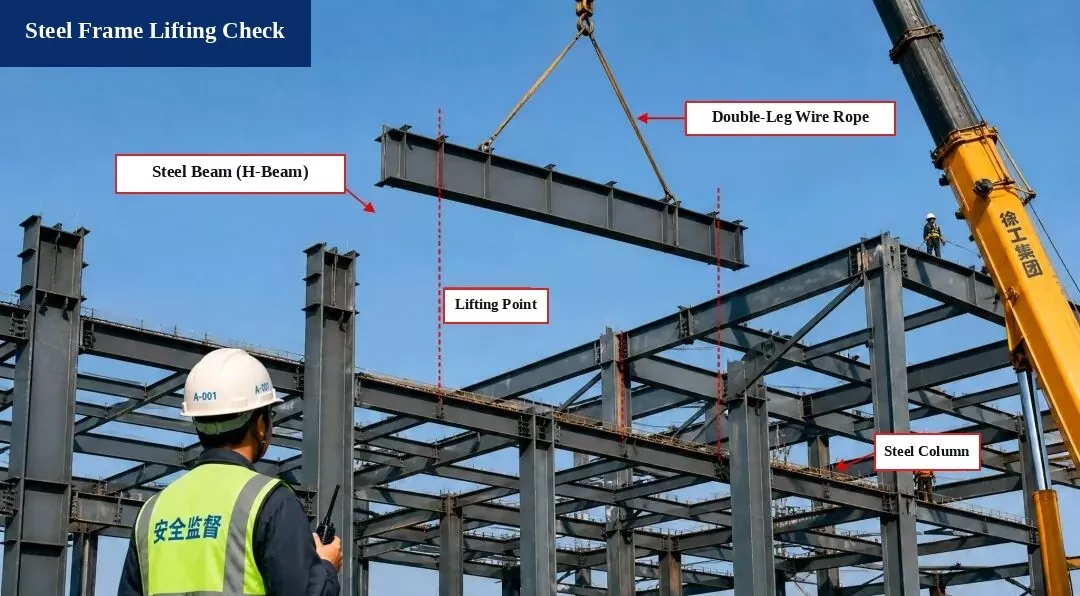

I. Diagrama de ridicare
Membru:Grinda de oțel H500×200×10×16, Lungime L = 12,0 m
Puncte de ridicare:Setați la L/4 de la fiecare capăt al grinzii
Unghiul praștii:α ≈ 60°

Etichete de fotografii extrase:Parte ridicată: Grinda de oțel (grinda H) | Sling de ridicare: Sling de cablu cu două picioare | Poziția punctului de ridicare | Coloana cadru de otel | Supraveghetor Siguranta (Casca A-001) | Macara: XCMG Group
Membru:Grinda de oțel H500×200×10×16, Lungime L = 12,0 m
Puncte de ridicare:Setați la L/4 de la fiecare capăt al grinzii
Unghiul praștii:α ≈ 60°
1. Greutatea proprie a fasciculului:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN
2. Factorul de încărcare dinamică:Luați 1.1
3. Greutatea curelelor:Ignorat (neglijabil)
4. Sarcina totală de ridicare:
P = G × 1,1 = 219,9 kN
5. Tensiunea curelei (sarcină echilibrată):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN
1. Tip sling:Sârmă de oțel φ20, sarcină de rupere Fb = 360 kN
2. Factorul de siguranță (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25
Îndeplinește cerințele standard!
Verificați concluzia:
Operațiunea de ridicare este sigură și îndeplinește cerințele codului.
• Cod pentru construcția structurilor din oțel (GB 50755-2012)
• Codul tehnic pentru siguranța ridicării și ridicării în construcții (JGJ 276-2012)
1. Verificați grinda de oțel, cablurile de sârmă și uneltele de ridicare înainte de ridicare pentru a vă asigura că sunt sigure și fiabile.
2. Desemnați o persoană dedicată care să dirijeze procesul de ridicare. Nimeni nu poate sta sub grinda ridicată.
3. Opriți imediat lucrările de ridicare când viteza vântului atinge nivelul 6 sau mai mare.

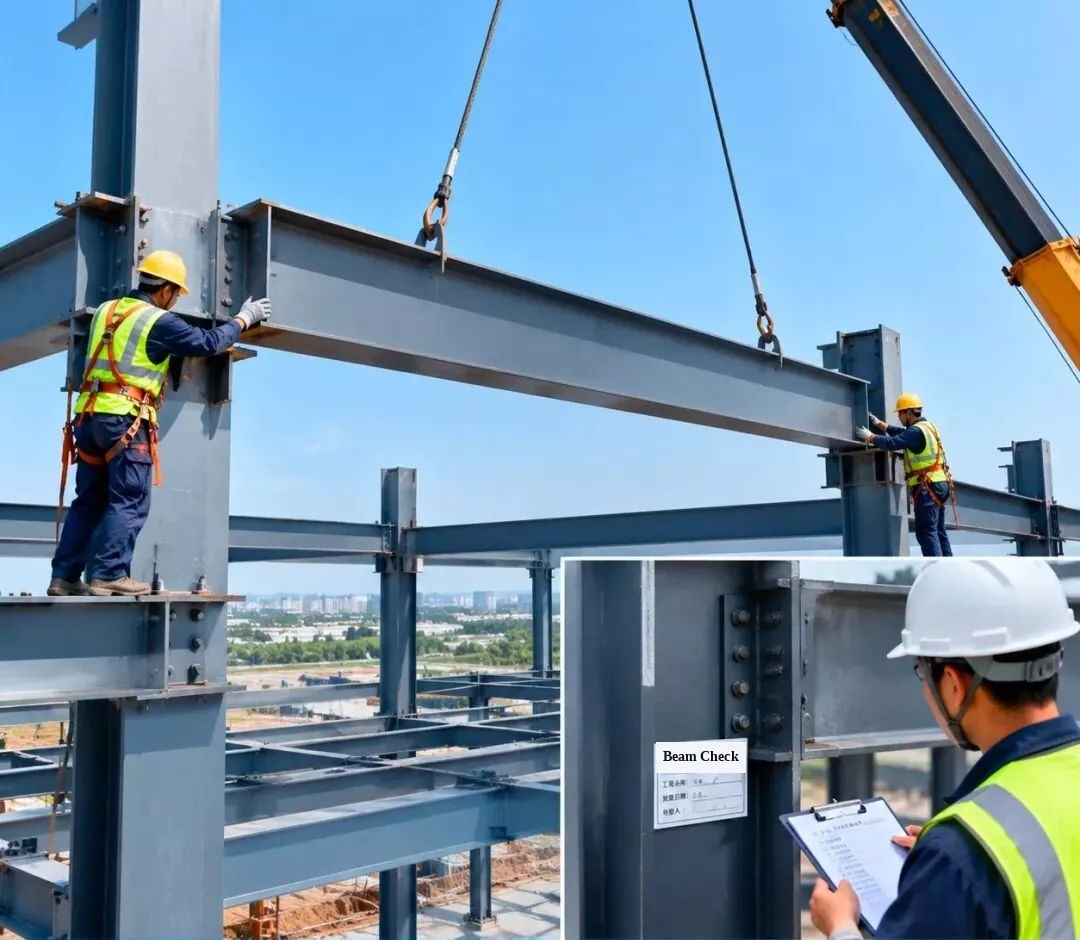

Ridicați grinda de oțel în poziția sa planificată, apoi inspectați și aprobați îmbinările de conectare pentru a vă asigura că calitatea instalării îndeplinește cerințele de proiectare.
[Introduceți etichetă pe coloană: Inspecția instalării grinzilor de oțel | Numele proiectului: Atelierul #1 | Data inspecției | Inspector]

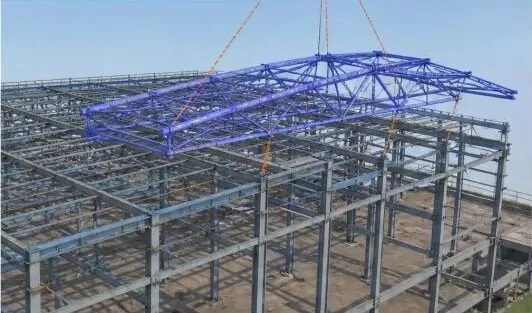

1. Simulare 3D BIM:Simulați instalarea fermei din oțel pentru a îmbunătăți planul de ridicare și ordinea de instalare.

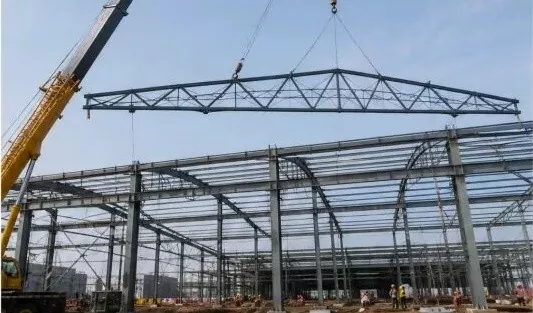

2. Ridicare ferme de acoperiș:Folosiți o macara pentru a ridica fermă și așezați-o încet în poziție, menținând-o echilibrată.

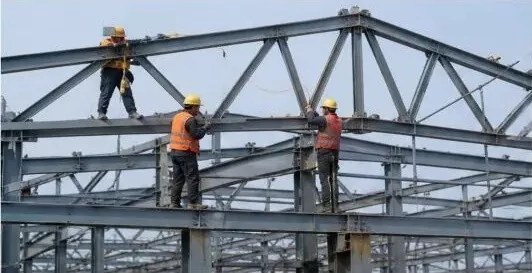

3. Poziționare și fixare temporară:După ce structura acoperișului este la locul său, asigurați-o temporar și ajustați-i poziția și înălțimea (înălțimea).

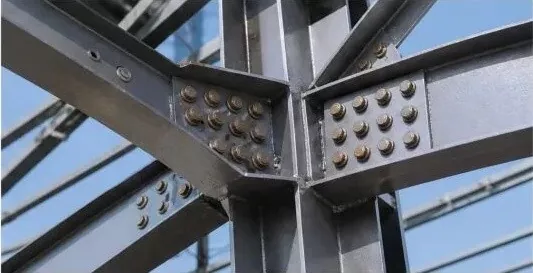

4. Conexiune cu șuruburi de înaltă rezistență:Strângeți șuruburile de înaltă rezistență conform regulilor de proiectare pentru a asigura o conexiune puternică.

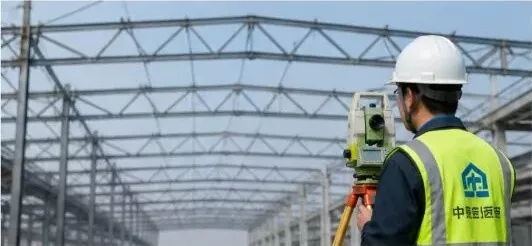

5. Inspecția instalării:Verificați înălțimea fermei, deschiderea, îndoirea (deformarea) și alinierea verticală pentru a vă asigura că respectă codul.

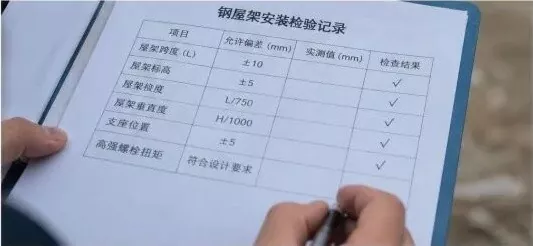

6. Dosar de inspecție:După ce ați trecut inspecția, completați formularul de înregistrare și treceți la următorul pas de construcție.| Articol de inspecție | Eroare permisă (mm) | Valoarea măsurată (mm) | Verificați rezultatul |
|---|---|---|---|
| Spațiu de deschidere (L) | ±10 | — | √ (Trece) |
| Înălțimea fermei (altitudine) | ±5 | — | √ (Trece) |
| Îndoirea fermei (deformare) | L / 750 | — | √ (Trece) |
| Alinierea verticală a strusului | H/1000 | — | √ (Trece) |
| Poziția de sprijin | ±5 | — | √ (Trece) |
| Cuplu pentru șuruburi de înaltă rezistență | Îndeplinește cerințele de proiectare | — | √ (Trece) |

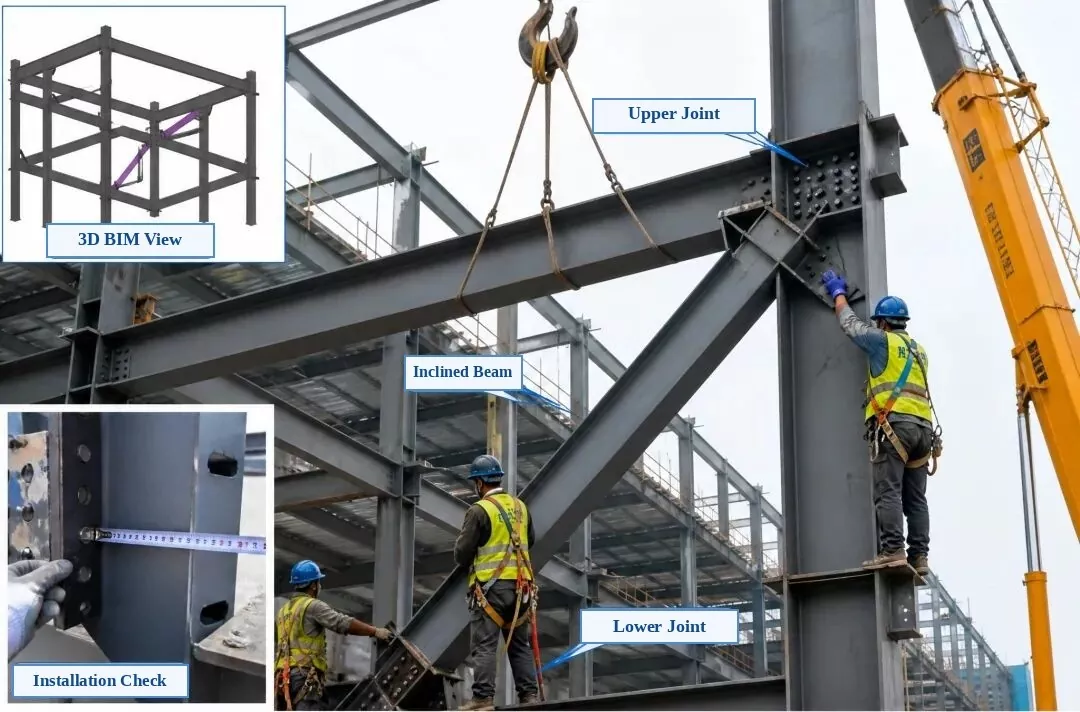

Etichete de fotografii extrase:Inserție din stânga sus: Vedere 3D BIM | Partea din stânga jos: verificarea instalării | Fotografie principală: Imbinare de conectare superioară, grindă de oțel înclinată (contractie diagonală), îmbinare de legătură inferioară
1. Verificare înainte de instalare:Verificați numărul piesei, dimensiunea, pozițiile orificiilor pentru șuruburi și direcția plăcii de conectare. Asigurați-vă că suprafețele de contact sunt plane, curate și fără bavuri sau ulei.
2. Ridicare și poziționare:Utilizați două puncte de ridicare pentru a ridica încet grinda înclinată în poziție. Fixați-l temporar și asigurați-vă că ambele îmbinări superioare și inferioare sunt aliniate cu precizie cu stâlpul și grinda de oțel.
3. Alinierea și ajustarea:Reglați poziția liniei centrale, înălțimea și alinierea verticală a fasciculului înclinat pentru a îndeplini cerințele de proiectare. Finalizați conexiunea permanentă după aliniere.
4. Metoda de conectare:Conectați cu șuruburi de înaltă rezistență. Strângeți-le uniform de la centru spre exterior pe ambele părți, așa cum este cerut de proiect, și marcați fiecare șurub după inspecția finală a strângerii.
5. Inspecția instalării:Verificați poziția liniei centrale, înălțimea, alinierea verticală, strângerea contactului plăcii și calitatea strângerii șuruburilor. Totul trebuie să respecte Codul de acceptare a calității construcției structurilor din oțel (GB 50205).

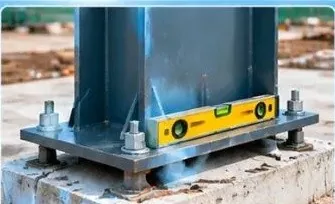

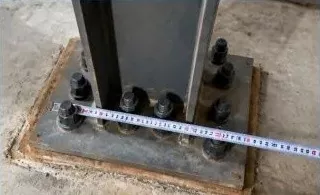

1. Verificarea fundației:Verificați dacă pozițiile șuruburilor de ancorare, înălțimea fundației și dimensiunile fundației îndeplinesc cerințele de proiectare.

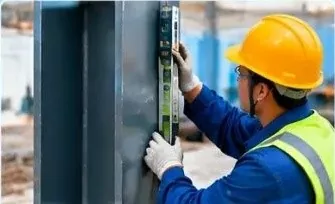

2. Verificare aliniament vertical:Folosiți o stație totală, un plumb cu laser sau un nivel pentru a verifica cât de dreaptă (verticală) este coloana de oțel.

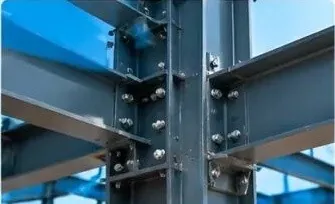

3. Verificarea calității conexiunii:Verificați dacă șuruburile, sudurile și plăcile de conectare de înaltă rezistență îndeplinesc cerințele standard.

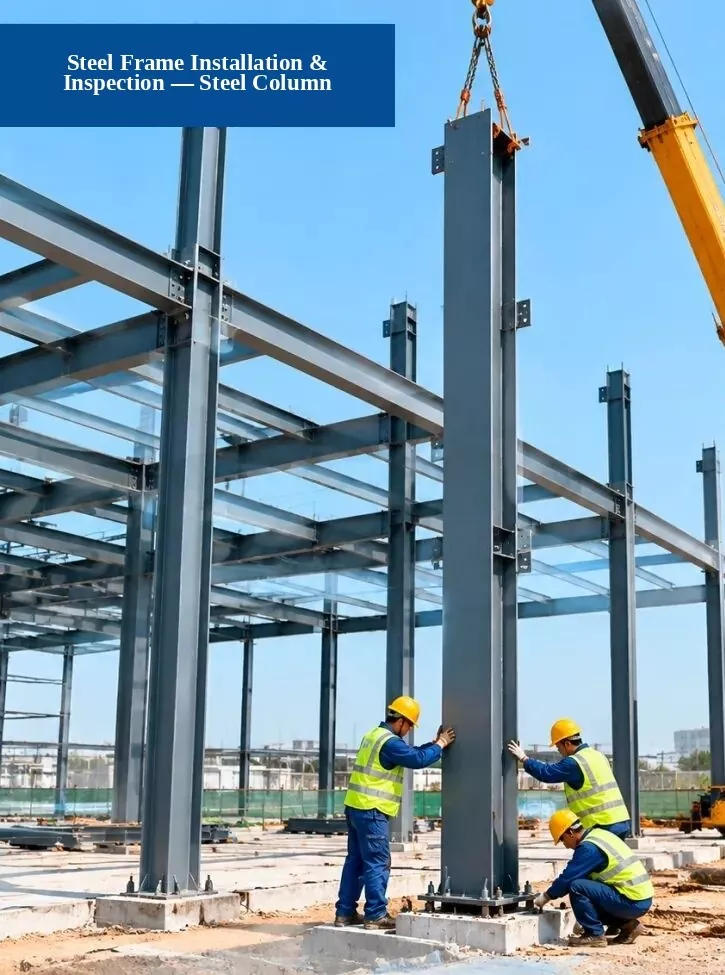

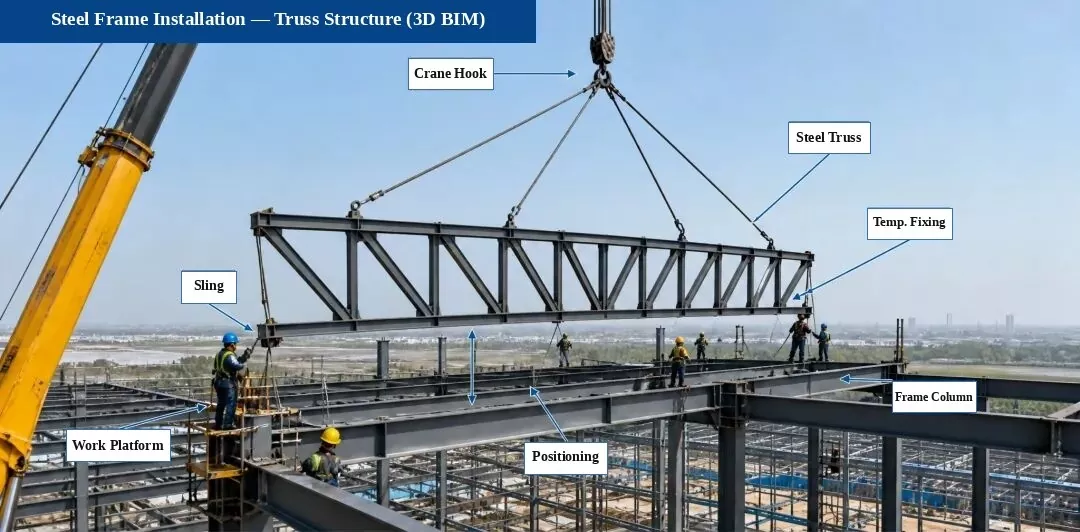

Etichete de fotografii extrase:Cârlig de macara | Structură din oțel | Fixare temporară | Sling de ridicare | Platformă de muncă înaltă | Locați în Poziția | Coloana de cadru de oțel

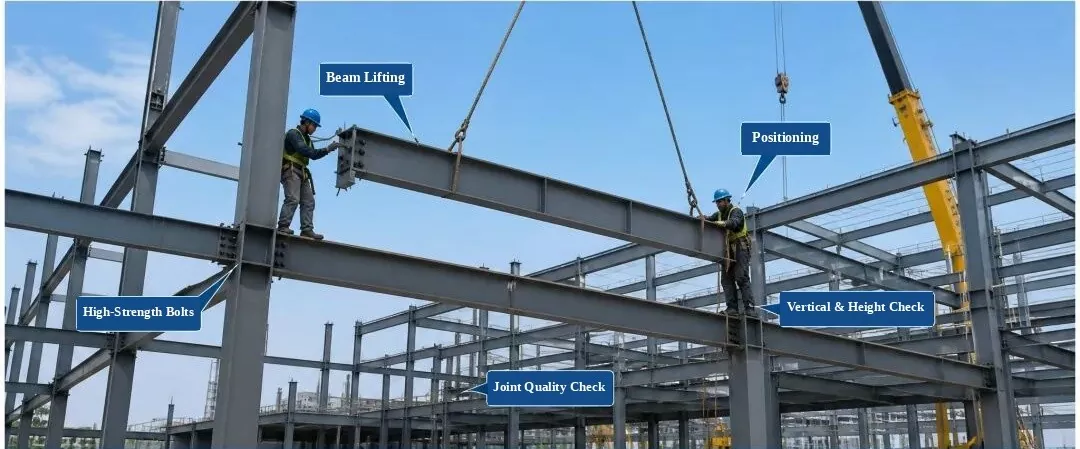

Fluxul procesului de instalare:Inspecție și marcare → Verificare suport → Ridicare și plasare → Fixare temporară → Aliniere și reglare → Conexiune cu șuruburi de înaltă rezistență → Sudare (dacă este necesar)
Puncte cheie de instalare:
Verificați pozițiile și înălțimile șuruburilor de susținere, plăcilor de lame și pieselor încorporate pentru a vă asigura că îndeplinesc cerințele de proiectare.

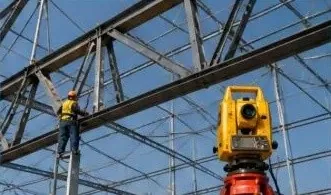

Utilizați o stație totală pentru a măsura linia centrală, înălțimea și îndoirea fermei și efectuați ajustări de aliniere.

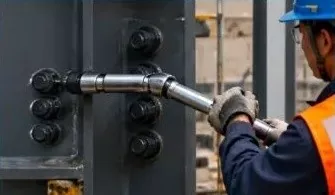

Verificați numărul, dimensiunea și cuplul șuruburilor de înaltă rezistență și retestați-le așa cum este cerut de cod.
Nota:Structura fermei din acest proiect este pre-asamblată în fabrică și ridicată în secțiuni pe șantier pentru a asigura o instalare precisă, calitate și siguranță.

1. Verificare piese primite:Verificați calitatea materialului, dimensiunea, starea suprafeței și dreptatea. Instalați numai după trecerea inspecției.
2. Controlul procesului:Controlați poziționarea pieselor, înălțimea, alinierea verticală și strângerea șuruburilor în timpul instalării.
3. Articole de inspecție:Poziția liniei centrale, înălțimea, alinierea verticală, planeitatea suprafeței și calitatea conexiunii șuruburilor.
4. Standard de calitate:Trebuie să îndeplinească Codul de acceptare a calității în construcție a structurilor din oțel (GB 50205-2020).

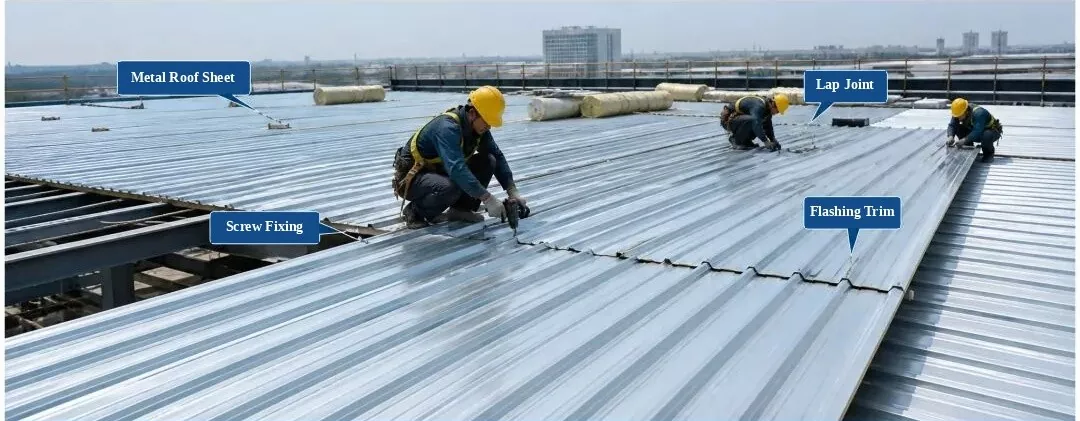

1. Verificarea materialului:Verificați profilul panoului, grosimea, acoperirea și culoarea. Utilizați numai după trecerea inspecției.
2. Reguli de instalare:Suprapuneți corect panourile și fixați-le ferm. Păstrați distanța între șuruburi în limitele standard, fără șuruburi lipsă sau greșite.
3. Articole de inspecție:Planeitatea acoperișului, lățimea de suprapunere, distanța dintre punctele de fixare și detalii de impermeabilizare.
4. Standard de calitate:Trebuie să îndeplinească Codul tehnic pentru ingineria acoperișurilor metalice (GB 50345-2012).

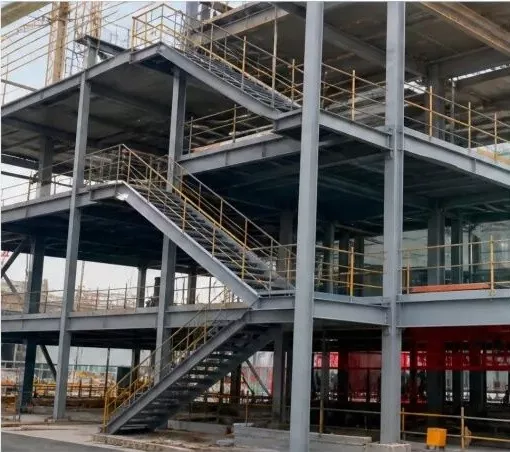

1. Scări și balustrade din oțel finalizate (Fotografia site-ului)

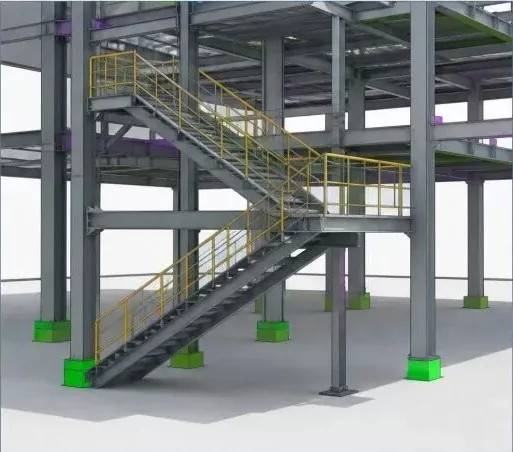

2. Model 3D BIM (Scări și balustrade din oțel)

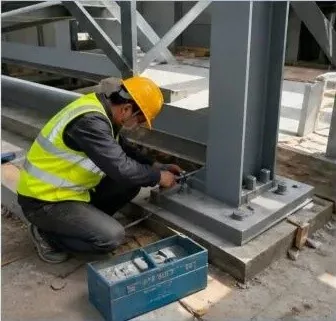

3. Instalarea scărilor de oțel (lucrare la șantier)

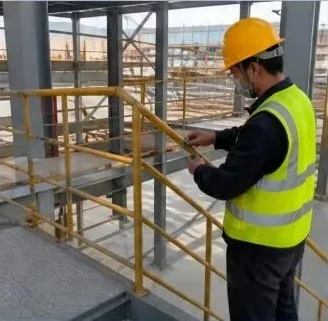

4. Instalarea balustradei (lucrare la șantier)

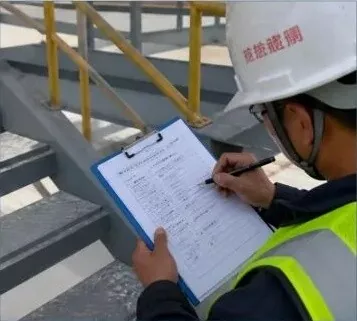

5. Inspecția calității instalării (verificarea locului)
Structură de oțelessunt utilizate pe scară largă pe piața construcțiilor de astăzi pentru a construi cadre de clădiri și vor deveni alegerea principală pentru structurile primare de clădiri în viitor. Structurile din oțel au multe subcategorii, tipuri de structuri și tipuri de componente. Pe baza sistemului structural, acestea sunt împărțite în patru tipuri principale: rame portal, grile spațiale, ferme și structuri de cadru.
