Ghid complet pentru componentele structurale din oțel: elemente secundare și detalii de conexiune

Numărul precedent a ilustrat detaliile și desenele de dispunere ale elementelor portante primare și ale elementelor de contravântuire și de stabilitate dintrestructurale din otelcomponente. Această sesiune continuă cu introducerea componentelor secundare și atașate, precum și a conexiunilor și a fitingurilor structurale. Mai jos sunt descrierile pozițiilor tipice ale planului și listele complete ale fiecărei componente din clădirile din oțel.

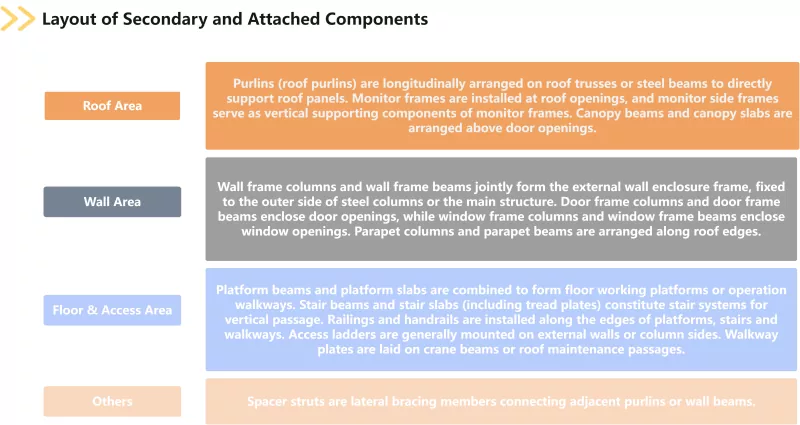

Componentele secundare și atașate includ pane, stâlpi de toc de perete, grinzi de toc de perete, cadre de monitor, cadre laterale de monitor, grinzi de scări, plăci de scări, grinzi de platformă, plăci de platformă, balustrade, balustrade, scări de acces, plăci de trecere și bare distanțiere, coloane de toc de ușă, grinzi de toc de ușă, coloane de toc de fereastră, grinzi de toc de fereastră, grinzi de fereastră și grinzi de cadru de fereastră grinzi de parapet. Panele sunt împărțite în pane de acoperiș și pane de perete, în timp ce plăcile scărilor acoperă plăcile de rulare. Întreprinderea de funcții ale clădirii, cum ar fi incintă, trecere, iluminare naturală și ventilație, componentele secundare și atașate transmit sarcinile vântului, încărcările de zăpadă și alte sarcini către structura principală. Sunt piese indispensabile care asigură integritatea și funcțiile de service ale clădirilor din oțel.

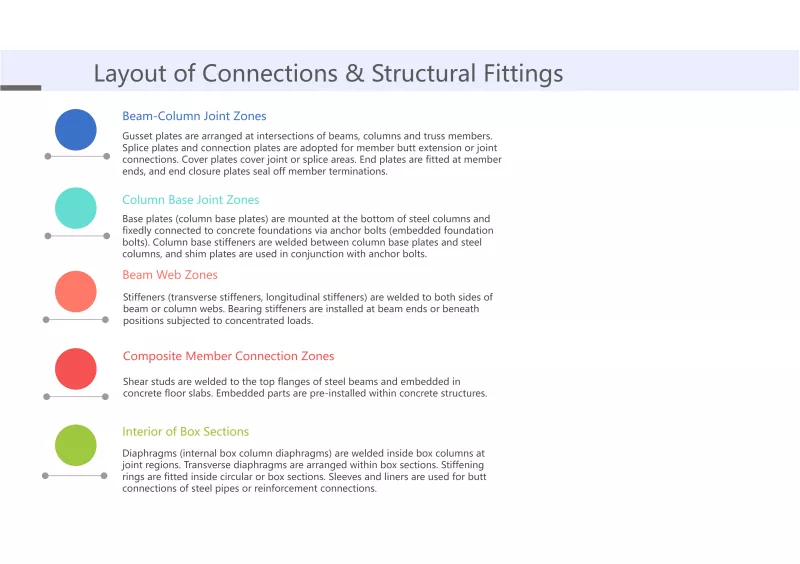

Conexiunile și fitingurile structurale constau din plăci de ghișeu, rigidizări, rigidizări pentru rulmenți, plăci de lagăre, plăci de conectare, plăci de îmbinare, plăci de acoperire, plăci de închidere de capăt, plăci de capăt, plăci de bază, rigidizări de bază de coloane, șuruburi de ancorare a coloanei, șuruburi de înaltă rezistență, șuruburi obișnuite, știfturi de forfecare, șuruburi încorporate, piese de îmbinare, piese de închidere. diafragme și diafragme transversale. Rigiditoarele sunt împărțite în rigidizări transversale și rigidizări longitudinale; plăcile de bază includ plăci de bază pentru coloane; șuruburile de ancorare a coloanei sunt cunoscute și ca șuruburi de fundație încorporate; știfturile de forfecare se mai numesc și conectori de știfturi; diafragmele acoperă diafragmele interne pentru coloanele box. Ca categorie vitală astructura de otelcomponentele, conexiunile și fitingurile structurale determină în mod direct dacă toate elementele portante pot lucra în coordonare eficient și dacă calea de transfer a sarcinii este continuă și fiabilă.

Până acum, cele patru mari categorii de componente structurale din oțel clasificate în funcție de compoziția structurală au fost toate sortate. Toate componentele de mai sus sunt desenate pe desene de construcție ale clădirilor din oțel, incluse în analiza forței în rapoartele de calcul structural, și reținute permanent în structurile finalizate. Combinația de componente variază în funcție de diferitele tipuri de proiecte. O înțelegere corectă a poziționării funcționale și a logicii de aranjare a fiecărui tip de componentă este o condiție prealabilă pentru compilarea facturilor cantităților exacte și determinarea în mod rezonabil a prețurilor unitare cuprinzătoare, precum și fundamentul pentru asigurarea faptului că intenția de proiectare a structurilor din oțel poate fi transformată în clădiri fizice sigure și fiabile.
