Înțelegerea componentelor structurii de oțel: Clasificarea elementelor portante și de stabilitate

În general, componentele structurale din oțel pot fi împărțite în patru mari categorii în funcție de compoziția structurală: elemente portante primare, elemente de contravântuire și de stabilitate, componente secundare și atașate, precum și conexiuni și fitinguri structurale. Această sesiune acoperă în principal primele două categorii.

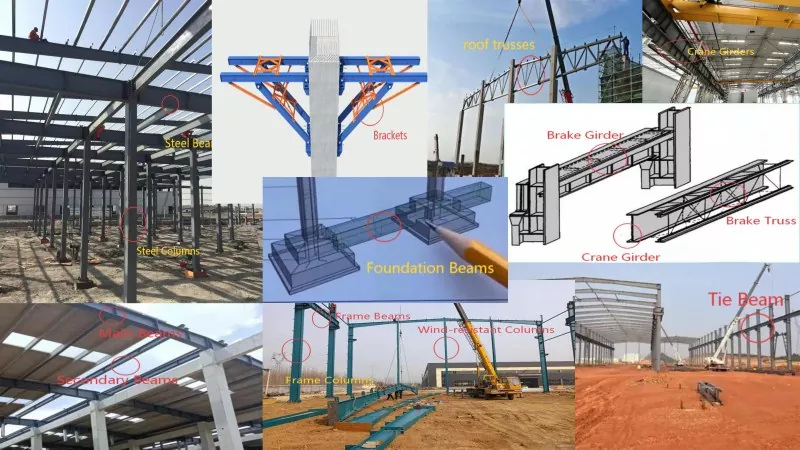

Elementele portante primare includ stâlpi de oțel, grinzi de oțel, grinzi, console, grinzi de acoperiș, grinzi de macara, grinzi de frână, grinzi de frână, stâlpi rezistenți la vânt, grinzi de cadru, stâlpi de cadru, grinzi secundare, grinzi principale, grinzi de legătură și grinzi de fundație. O ferme mai constă din coarde superioare, coarde inferioare și membri de rețea. Ca scheletul central alsistem structural din oțel, elementele portante primare suportă sarcinile principale ale structurii și le transferă la fundație. Calitatea lor de fabricație și precizia montajului determină în mod direct siguranța și stabilitatea întregii structuri.

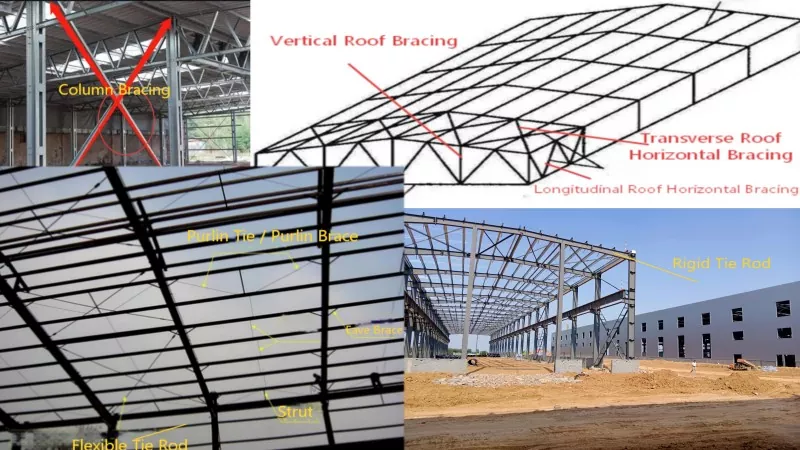

Elementele de contravântuire și de stabilitate constau din contravântuiri de stâlp, contravântuiri orizontale de acoperiș, contravântuiri verticale ale acoperișului, contravântuiri orizontale longitudinale, contravântuiri orizontale transversale, contravântuiri de streașină, tiranți rigidi, tiranți flexibili, legături și bare de pană. Elementele de contravântuire și de stabilitate nu suportă direct sarcini verticale majore, dar funcționează pentru a garanta stabilitatea generală a structurii, transferă sarcini orizontale, reduce lungimea efectivă a elementelor structurale și previne instabilitatea structurală.

Această sesiune prezintă elementele portante primare și elementele de contravântuire și stabilitate. Următoarea sesiune va continua să elaboreze detaliile complete ale componentelor secundare și atașate (inclusiv pane, cadre de perete, cadre de monitor, platforme de scări, balustrade, etc.), precum și conexiunile și accesoriile structurale (inclusiv plăci de gusset, rigidizări, șuruburi, știfturi de forfecare, piese încorporate etc.). Rămâneţi aproape.
